2023年8月1日，千余名暖通设计师共同参加了《广联达暖通空调设计2024新版发布会》。在这场发布会中，暖通设计师走近了专属于自己的黑科技！

本次线上发布会重点介绍三款暖通类解决方案，它们分别是：MEP-ACS2024、负荷计算2024、建筑性能分析平台2024。

发布会中，由两位广联达资深产品经理介绍了三款暖通解决方案的版本历程以及新版本各业务阶段的核心功能点。

一、暖通MEP-ACS 精彩回顾

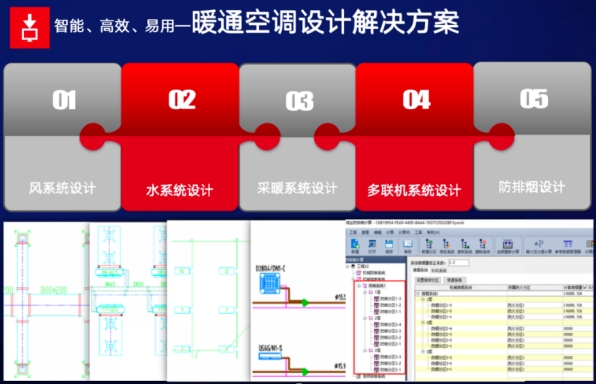

广联达MEP是集计算、绘图一体化的暖通空调设计解决方案，服务于设计院、顾问咨询公司、设备厂商、机电安装公司等，从暖通设计方案到施工图设计，大幅提高设计效率及设计品质，为打造节能、健康、舒适的人居环境赋能，助力国家“双碳”目标的达成 。

回顾27年来MEP的发展历程，从V1.0版本提升效率的初心，到如今2024版本支持二三维一体化，智能、个性、高效、准确。MEP-ACS目前已成为集高效、易用、智能融合的暖通空调设计类产品解决方案之一。

1、主要升级内容-设计准备阶段

面对当前以下问题：

（1）图层多且复用性弱；

（2）设备等数据庞大但常用的类型较为固定；

（3）惯用的绘制表达、工具条、材料、规格无法快捷设定与复用；

（4）更新版本或更换设备导致个性化内容丢失。

MEP-ACS提供了2个能力解决上述问题：

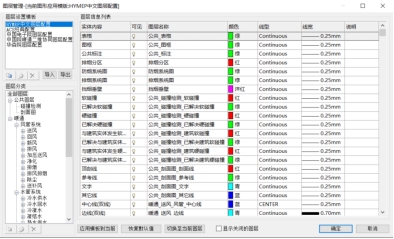

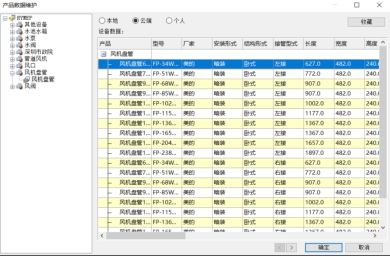

（1）标准化配置：高度自定义配置图层模板、设备库、规格库、阀件库、系统设置、命令管理、工具条。

（2）个性化调整：支持编辑修改、更新应用、数据备份，增量更新。

2、主要升级内容-智慧管网，智能联动

面对当前以下问题：

（1）管道与设备连接难；

（2）管线关系处理慢；

（3）管路附件布置慢；

（4）管道路由调整慢。

MEP-ACS提供了两个能力解决：

（1）大图纸效率提升：解决较大图纸操作缓慢，卡顿问题，常用复制、移动命令效率大幅提升。

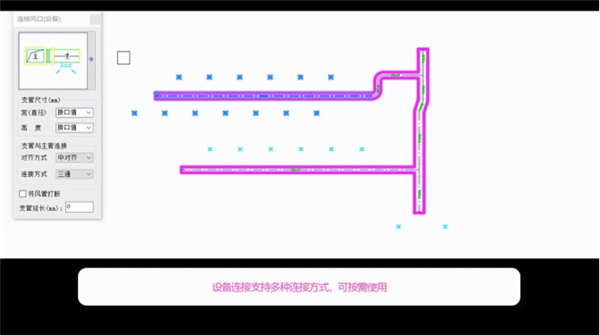

（2）智能管网：智能连接、消隐、联动。

3、主要升级内容-水力计算更高效

在水力计算中，常会出现以下问题：

（1）管路信息获取慢；

（2）计算控制难；

（3）计算结果关联图面难；

（4）计算书编辑慢。

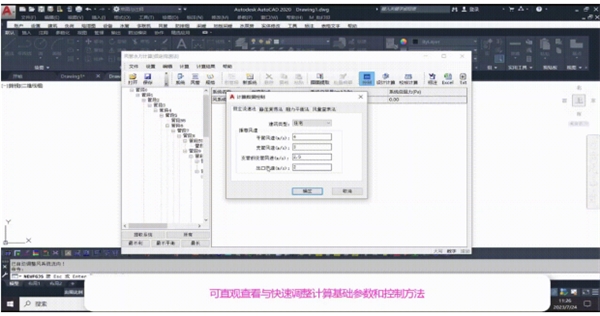

MEP-ACS提供了两个能力解决：

（1）智能提取管路：水/风/多联机/采暖系统均支持；一键快捷获取图面管路信息；采暖双管新模式、风系统多层计算。

（2）结果输出优化：计算结果智能附回图面；快捷输出计算报表。

4、主要升级内容-防排烟模块

在防排烟模块计算中，常会出现以下问题：

（1）计算慢：

（2）防烟分区定义慢；

（3）计算基础参数赋予慢；

（4）翻规范查表慢；

（5）计算结果标注图面慢；

（6）系统图缩略图绘制慢。

MEP-ACS提供了两个能力解决：

（1）智能分析查表值和计算值：支持国标上海标；自动比对查表值和计算值。

（2）智能关联图面分区：图面定义的分区可直接识别到计算界面；计算结果智能更新至图面分区。

5、主要升级内容-系统标注

在防排烟模块计算中，常会出现以下问题：

（1）效率低：

（2）管路属性信息记忆难；

（3）标注量大；

（4）标注类型多；

（5）须选择合适标注位置。

MEP-ACS提供了两个能力解决：

（1）智能标注：拾取管路属性信息快捷标注，管路调整管径、位置等标注内容和位置随之联动。

（2）连续标注：拾取管道属性智能专业标注、标注样式内容等快捷修改。

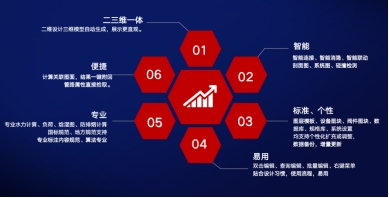

6、主要升级内容汇总

广联达MEP-ACS产品是集智能、标准个性、易用、专业、便捷、二三维一体于一身的智能暖通绘图类产品。

二、负荷计算&建筑性能分析平台

中国建筑节能协会能耗统计专业委员会公布的2020年建筑能耗数据显示，我国建筑全过程能耗22.7亿tce，占全国能源消耗总量的45.5%，碳排放50.8亿吨tCO2，占全国碳排放50.9%。

建筑运行能耗中暖通空调系统能耗占比达到50%左右

未来建筑双碳目标应从设计理念、设计过程、技术创新三个维度进行转变与思考。

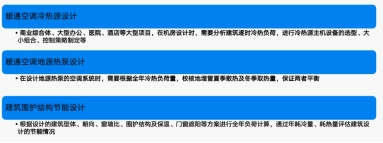

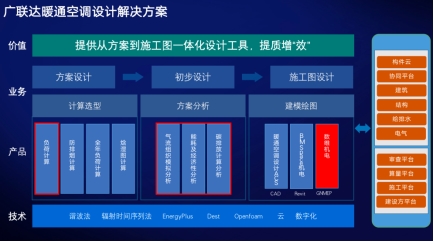

通过27年在暖通空调设计领域的耕耘，形成了集计算选型、方案分析、建模绘图一体化的暖通空调设计解决方案。从暖通设计方案到施工图设计，从二维到三维，大幅提高设计效率及设计品质，为打造节能、健康、舒适的人居环境赋能，助力国家“双碳”目标的达成 。累计服务了1000多家客户、8万余名设计师，主要客户有设计院、顾问咨询公司、设备厂商、机电安装公司等。

1、负荷计算核心内容-多种计算方式

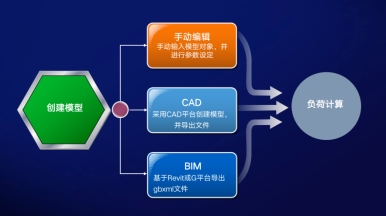

支持三种建模方式：手动编辑、CAD平台创建、R平台和数维平台导出的gbxml文件。

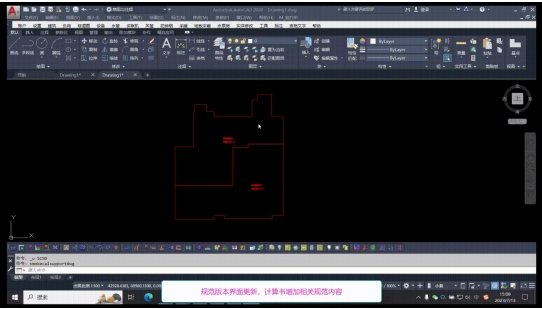

CAD环境中的建筑建模和负荷计算工具条，CAD建模不但能识别其他类型的建筑图纸，而且还加上了手工描图的功能，能自己绘制墙、窗、屋面等模型以及其他一些辅助工具。

2、负荷计算核心内容-多计算场景

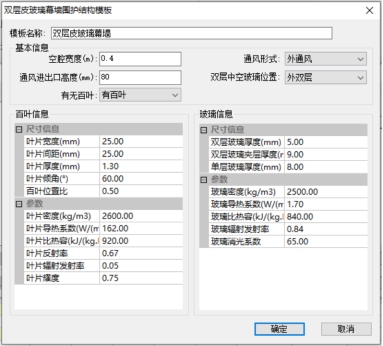

与湖南大学陈友明教授合作，在房间详细负荷项中，支持创建双层皮玻璃幕墙组合围护结构，通过定义通风口高度、百叶窗形式、玻璃等参数，计算24小时逐时冷负荷。

随着技术的发展，建筑的围护结构类型技术也在不断的提升，双层皮玻璃幕墙具有良好的保温和通风效果，在工程上应用越来越广泛，软件添加双层皮玻璃幕墙负荷计算功能，计算24小时逐时冷负荷，提升结果准确性。

3、性能分析平台核心介绍

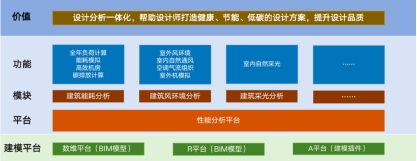

建筑性能分析平台，支持一模多算，可直接使用BIM模型或CAD建模，对建筑及建筑群进行光环境、风环境、全年负荷、空调系统能耗、碳排放等模拟分析，采用权威、专业的计算核心，结合国内标准规范，简单易用，帮助设计师打造更优设计方案，提升设计品质。

4、性能分析平台核心功能-负荷能耗碳排

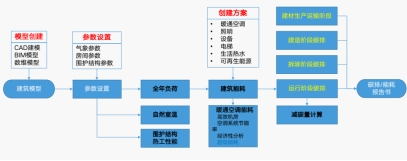

以EnergyPlus为计算核心，对建筑物及其空调系统进行全年负荷计算、建筑能耗模拟分析、全生命周期碳排放计算。

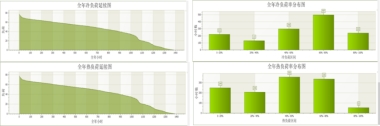

应用场景：可计算建筑物全年8760小时逐时冷热负荷，用于指导空调系统设备选型，优化设备运行策略配置。

5、性能分析平台核心功能-建筑风环境（室内）

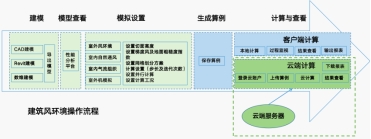

以OpenFOAM为模拟引擎，对建筑室外风环境、室内自然通风、室内空调送风、空调室外机运行工况进行模拟分析，自动输出模拟报告书，用于指导和优化建筑室内外布局、空调室外机布置方案、改善建筑室内外风环境。

（1）室内自然通风业务场景

民用建筑：建筑设计时，门窗的位置与开口大小会影响室内房间的自然通风，需通过室内风速场、温度场的情况，指导门窗布置，优化建筑自然通风设计方案；

工业厂房：工业厂房多为热厂房，《工业建筑供暖通风与空气调节设计规范 》GB 50019-2015规定：消除工业厂房余热、余湿的通风，宜采用自然通风，需通过室内风速场、温度场的情况，评价室内房间的自然通风效果是否满足消除余热、余湿的要求，指导门窗布置或者调整通风方案。

（2）室内气流组织业务场景

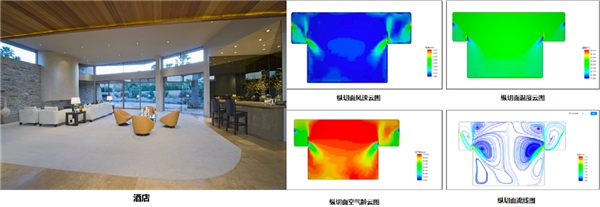

普通空间气流组织分析：普通空间，如高档住宅、办公室、星级酒店，想更加了解空间内的温度场、速度场，达到更优的舒适性效果；

高大空间气流组织分析：高大空间如中庭、影剧院、报告厅，空间形式相对复杂，空调效果没有经验数据可以借鉴，需要通过空间内的温度场、速度场分布来指导气流组织设计；

特殊空间气流组织分析：特殊空间如洁净厂房、洁净手术室，由于空间的特殊性，对气流组织、环境压力值要求较高，需要通过空间内的温度场、速度场、压力场分布来指导气流组织设计；

结果展示：直观展示空间内的温度场、速度场分布，指导气流组织设计。

6、性能分析平台核心功能-建筑风环境（室外）

（1）室外机气流组织模拟业务场景

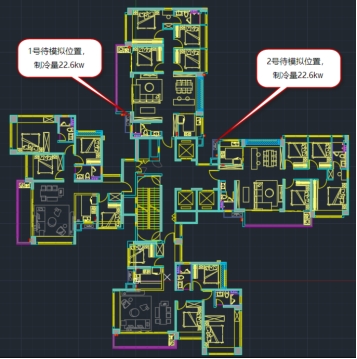

竖向同一位置布置多台室外机：住宅或者公建常在竖向每层同一个位置布置室外机，当室外机布置在建筑的凹位或者有遮挡百叶，夏季同时运行情况下，室外机散热不能很好扩散，且上下位置室外机散热会相互影响，进而影响制冷效果，通过模拟判定室外机机工况，指导建筑设计和室外机布置。

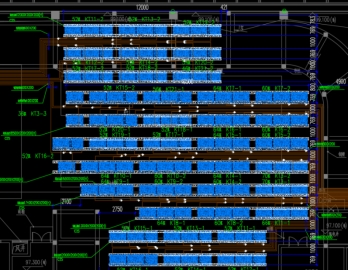

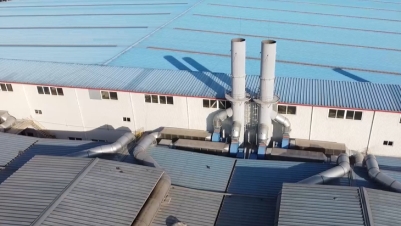

水平集中布置多台室外机：在屋顶、平台或者设备间集中布置多台室外机，当室外机布置间距受限，或者设备间开口有遮挡，夏季同时运行情况下，设备之间的散热会相互影响，进而影响制冷效果，通过模拟判定室外机机工况，指导室外机布置。

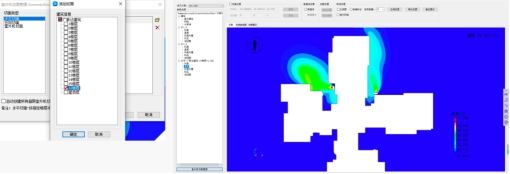

结果展示：温度和风速情况可以通过切面云图直观展示，常规手动添加需要用户自己定位所需要的切面位置，操作相对繁琐，平台提供室外机切面管理功能，可以快速添加、删除所需要的切面规则，通过规则对切面统一管理。
